產品簡介：
重型高架庫比普通倉庫的設計和建設要求特殊一些，因?yàn)槭褂酶邔迂浖埽瑐}庫的地坪承載能力要比普通倉庫大好幾倍。要建造具有相當承壓的地坪，就必須考慮建庫地址的地質狀況。如您有需要，可以先與我們聯系。我們會安排專業的工程師現場勘查，并根據場地實際情況設計最適合您倉庫場地的重型貨架設計圖。
重型貨架是重型倉儲貨架的代表，貨架系統主體為橫梁式貨架系統，區別在于貨架底部地面上加裝“三向堆垛叉車”的行動軌道。貨架系統的堆垛通道寬度稍大于托盤貨物的寬度，高密度的存儲需求得以實現，同時繼承了橫梁式貨架系統的所有優點，貨架系統所收納的所有的物料均具備 100%的可選性，叉車可隨時存儲任一托盤貨物?？焖俚拇鎯?chǔ)效率，非常高的存儲密度，帶來的是顯著的生產效率與成本效益。
貨架由于客戶提供場地的差異性，材料的多樣性。所以沒有常規的統一的整架規格。一般常規的立柱采用 80mm*60mm、100mm*80mm 或其他更大規格的材料。
重型貨架一般滿足貨架單層載荷進行選料，我們在規格上的選擇上會根據場地與客戶要求的載荷提供合適客戶需求的規格。

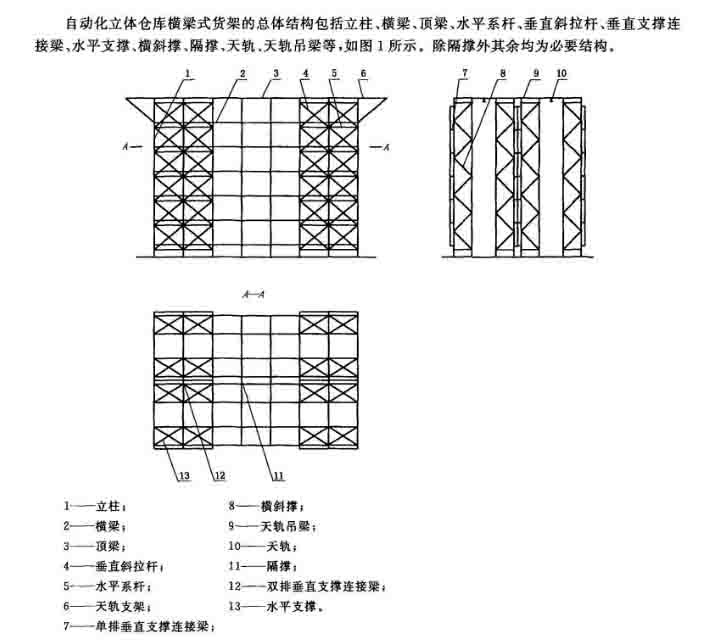

立體倉庫橫梁式貨架總體結構及構成
立體倉庫橫梁式貨架的總體結構包括立柱、橫梁、頂梁、水平系桿、垂直斜拉桿、垂直支撐連接梁、水平支撐、橫斜撐、隔撐、天軌、天軌吊梁等，除隔撐外其余均為必要結構。

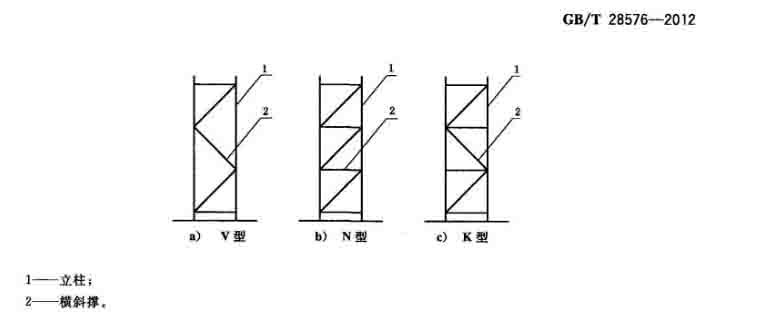

立柱片結構
立柱片由兩根立柱和橫斜撐組成，有 V 型、N 型或 K 型三種類型。
垂直支撐結構
垂直支撐由水平系桿和垂直斜拉桿組成，有X 型剛性、X 型柔性和Z 型剛性三種類型，如下圖所示。每對垂直支撐可跨越1 層或2層，也可跨越1 列或2 列。
立體倉庫牛腿式貨架總體結構及構成
自動化立體倉庫牛腿式貨架的總體結構包括立柱、橫斜撐、懸臂撐、連續梁、頂梁、水平系桿、垂直斜拉桿、水平支撐、垂直支撐連接梁、隔撐、天軌、天軌吊梁等。
自動化立體倉庫牛腿式貨架總體結構

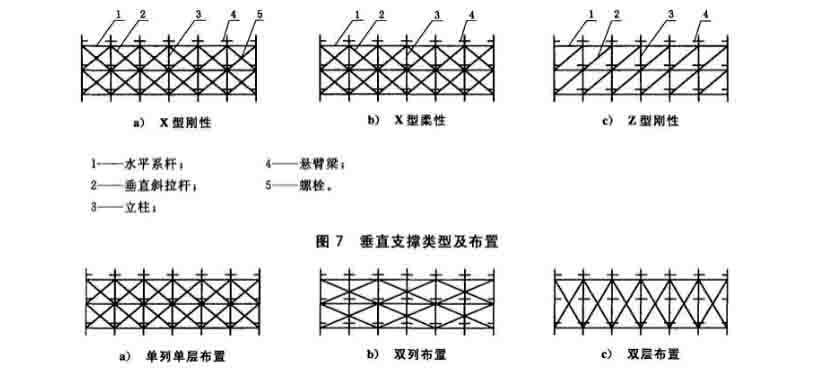

牛腿式貨架垂直支撐結構
垂直支撐有X 型剛性、X 型柔性和Z 型剛性三種類型，自動化立體倉庫牛腿式貨架的垂直支撐在長度方向應布滿整個貨架，每對垂直支撐可跨越1 層或2 層，也可跨越1 列或2 列。

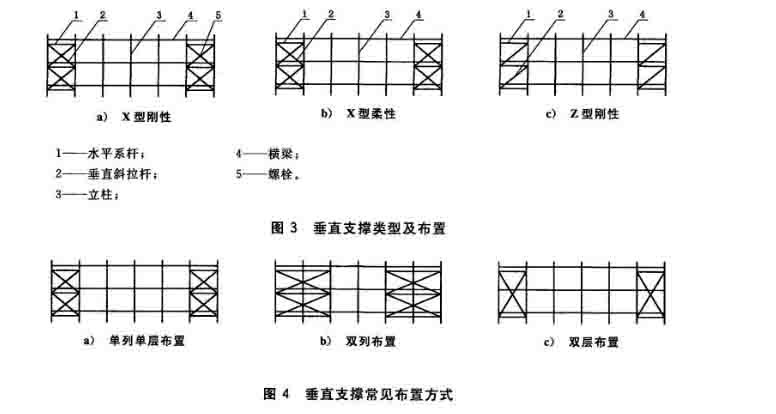

垂直支撐類型及布置
垂直支撐常見布置方式
水平荷載
由貨架結構構件的初彎曲、安裝偏差、荷載偏心以及儲運機械的輕度碰撞等因素所引起的水平力。
水平載荷分別沿貨架結構x 方向、y 方向兩個主方向作用于橫梁（或懸臂梁）與立柱的連接節點處。水平荷載可取為由橫梁(或懸臂梁)傳至該節點的全部恒荷載與最大活荷載之和的1.5%。
自動化立體倉庫貨架的水平荷載還應考慮滿荷載下堆垛機貨叉伸叉時，由于偏載產生的對貨架的作用力。堆垛機作業時對貨架產生的水平作用力F可按如下公式計算：
F=k·G·（l/h）
式中：
k----加權系數，可取1.2~1.5；
G----貨物單元的額定荷載，單位為千克；
l----貨叉伸叉長度，單位為毫米
h----堆垛機高度，單位為毫米
